oparcia osłony górnej szczeliny o

szafkę kuchenną.

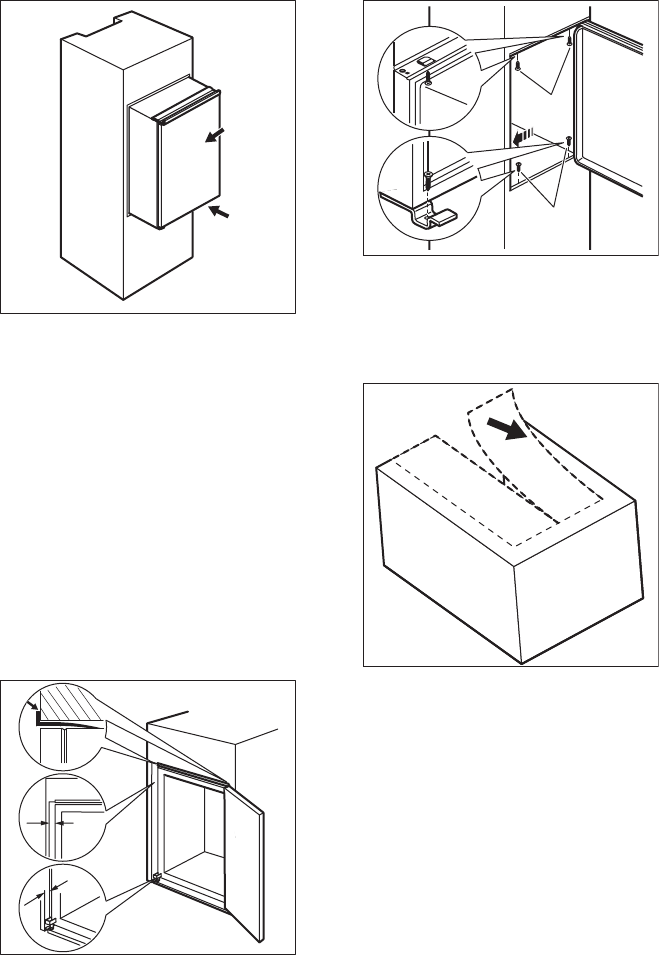

4. Przesunąć urządzenie w kierunku

wskazanym przez strzałki (2) do

ściany szafki po stronie przeciwnej do

zawiasów.

5. Wypoziomować urządzenie we wnęce.

Upewnić się, że odległość między

urządzeniem a przednią krawędzią

szafki wynosi 44 mm.

Osłona dolnego zawiasu (znajdująca

się w torebce z akcesoriami) zapewnia

prawidłowy odstęp pomiędzy szafką a

urządzeniem.

Upewnić się, że między urządzeniem a

szafką są 4 mm wolnej przestrzeni.

6. Otworzyć drzwi. Zamocować osłonę

dolnego zawiasu w odpowiednim

położeniu.

44mm

4mm

7. Przykręcić urządzenie do wnęki 4

wkrętami.

8. Zdjąć właściwą część osłony zawiasu

(E). Należy zwrócić uwagę, aby

usunąć część DX, gdy zawias znajduje

się po prawej stronie, lub część SX,

gdy zawias znajduje się po lewej

stronie.

9. Wcisnąć zaślepki (C, D) w otwory

montażowe i otwory zawiasów.

32 Progress
