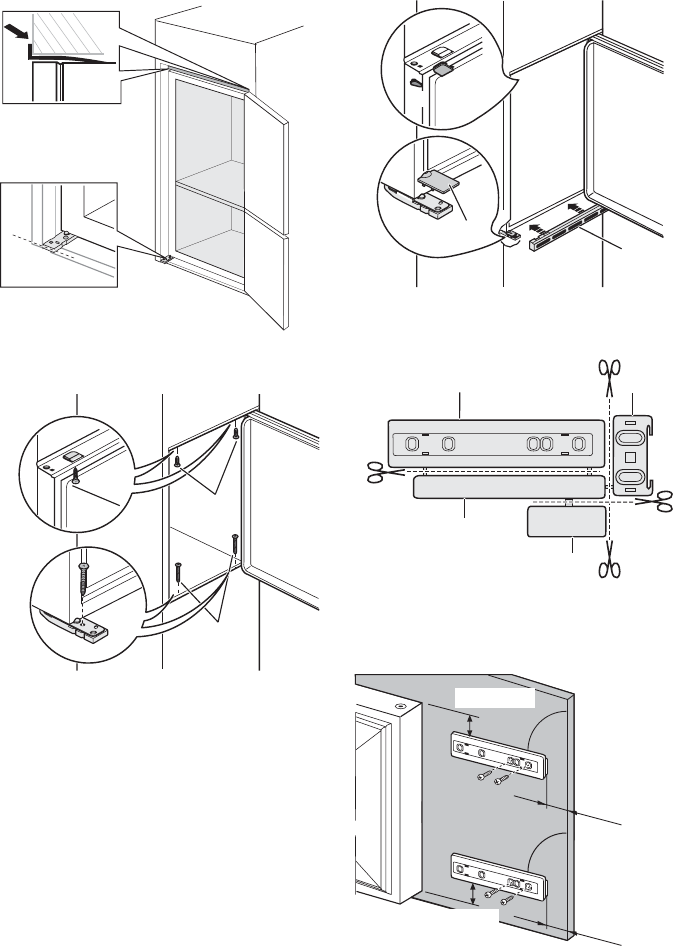

4. Collegare l'apparecchio alla nicchia con
4 viti.
I
P
5. Applicare i cappucci (C, D) sui coprigiunti
e nei fori delle cerniere.
Installare la griglia di sfiato (B).
Applicare la copertura della cerniera (E)
sulla cerniera.
B
E
D
C
6. Staccare le parti Ha, Hb, Hc e Hd
Ha
Hb
Hc
Hd
7. Installare la parte Ha sul lato interno del
mobile da cucina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
8. Spingere la parte Hc sulla parte Ha.
