Ha
Hc

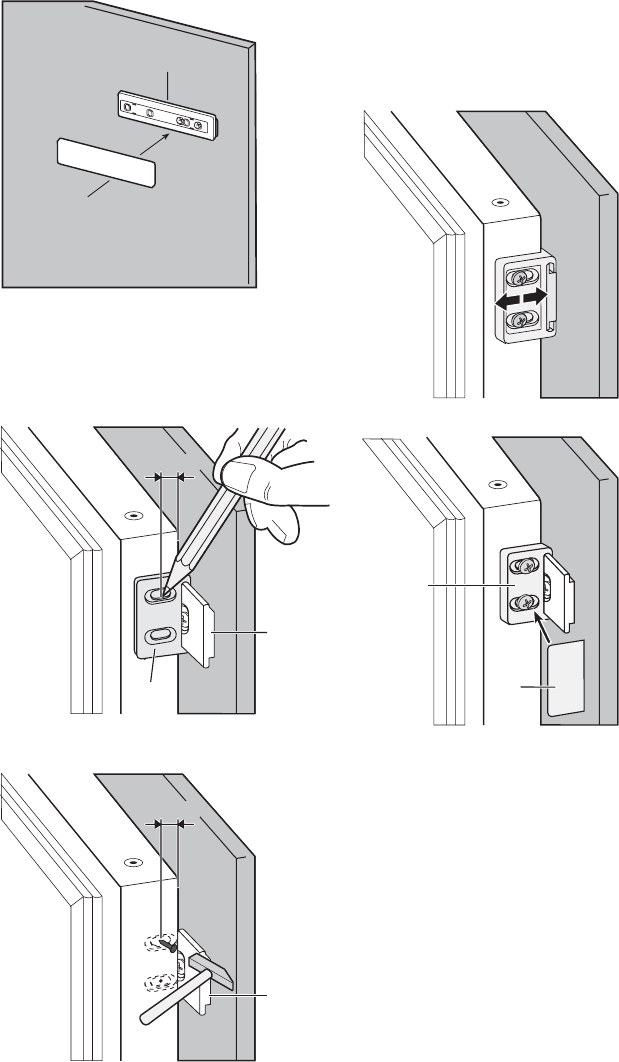

9. Aprire la porta dell'apparecchio e la por-
ta del mobile da cucina con un'angola-
zione di 90°.
Inserire il quadretto (Hb) nella guida (Ha).
Unire la porta l'apparecchio e la porta del
mobile e marcare i fori.
Ha
Hb
8 mm
10. Rimuovere le staffe. Installare il chiodo
(K) a 8 mm dal bordo esterno della porta.
Ha
K
8 mm
11. Collocare nuovamente il quadretto sulla
guida e fissarlo con le viti in dotazione.
Allineare la porta del mobile da cucina
con quella dell'apparecchio regolando la
parte Hb.
Hb
12. Premere la parte Hd sulla parte Hb.
Hb
Hd
Effettuare un controllo finale per accertare
che:
Tutte le viti siano serrate.
La striscia sigillante sia attaccata salda-
mente all'unità.
Le porte si aprono e si chiudono corretta-
mente.
30 progress
